消防應急照明與疏散指示系統在生活中隨處可見，相信您并不陌生，它是為人員疏散、消防作業提供照明和疏散指示的系統，由各類消防應急燈具及相關裝置組成。自今年3月1日國家標準GB51309-2018《消防應急照明和疏散指示系統技術標準》的正式實施，該系統一度成為行業的熱詞。本文主要針對該系統如何施工、安裝等進行分享，供大家學習借鑒。
消防應急照明和疏散指示系統按控制形式分為集中控制和非集中控制，應急電源的實現方式有集中電源和自帶電源。所以就有4類系統形式：

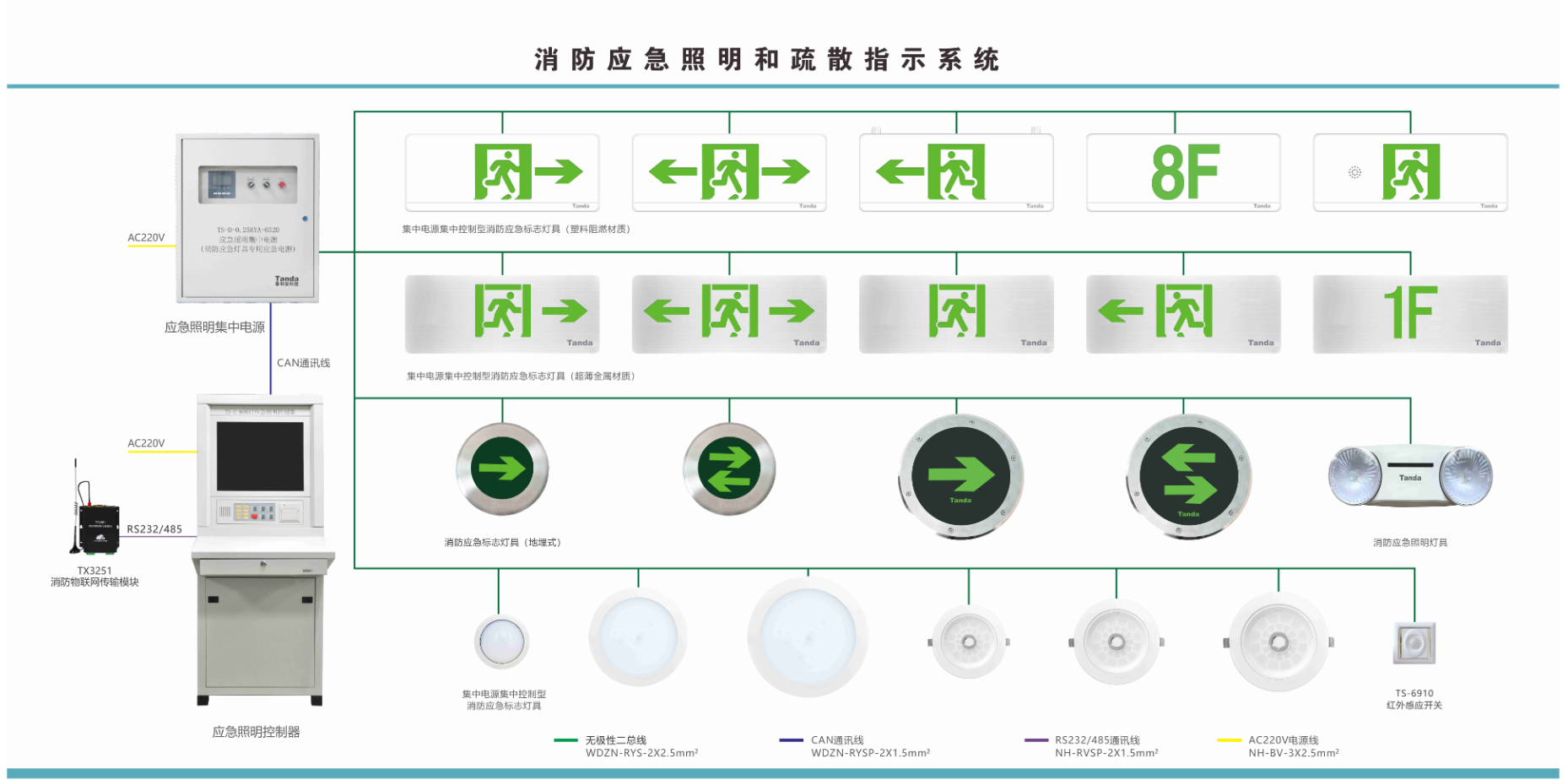

時下我們推崇的是集中電源集中控制型的消防應急照明和疏散指示系統，這種系統形式相比其他3類，有著巨大的優勢。
集中電源集中控制型優勢
1.實現了“就近疏散”向“安全疏散”的轉變
消防火災報警器聯動，可以快速、準確地獲得火災點的位置信息，計算機自動生成疏散預案，并控制消防應急標志燈指示出最佳疏散路線。
2.安全電壓供電
消防應急燈具采用DC36V供電。DC36V供電系統被稱之為“不帶電系統”。相比傳統的應急照明燈具使用的是220V供電。安全性大大提高。
3.事故風險低，維護成本低
電池總站式供電系統有供電全面癱瘓的風險；自帶電源式消防應急燈具的電池維護和更換不方便，運行成本高。分散設置集中供電的優勢非常明顯。
系統施工
系統施工前應具備下列條件：
1.應具備下列經批準的消防設計文件
1）系統圖；
2）各防火分區、樓層、隧道區間、地鐵站廳或站臺的疏散指示方案；
3）設備布置平面圖、接線圖、安裝圖；
4）系統控制邏輯設計文件。
2.系統設備的現行國家標準、系統設備的使用說明書等技術資料齊全。
3.設計單位向建設、施工、監理單位進行技術交底，明確相應技術要求。
4.材料、系統部件及配件齊全，規格、型號符合設計要求，能保證正常施工。
5.經檢查，與系統施工相關的預埋件、預留孔洞等符合設計要求。
6.施工現場及施工中使用的水、電、氣能夠滿足連續施工的要求。
系統的施工，應按照標準的工程設計文件和施工技術標準進行。
系統安裝
根據GB51309-2018《消防應急照明和疏散指示系統技術標準》的相關安裝要求，匯總整理如下，供大家參考。
1.應急照明控制器、集中電源的安裝
應急照明控制器、集中電源的安裝應符合下列規定：
（1）應安裝牢固，不得傾斜；
（2）在輕質墻上采用壁掛方式安裝時，應采取加固措施；
（3）落地安裝時，其底邊宜高出地（樓）面100mm~200mm；
（4）設備在電氣豎井內安裝時，應采用下出口進線方式；
（5）設備接地應牢固，并應設置明顯標識。
2.消防應急標志燈具的安裝
（1）標志燈的標志面宜與疏散方向垂直。
（2）出口標志燈的安裝應符合下列規定：
①應安裝在安全出口或疏散門內側上方居中的位置；受安裝條件限制標志燈無法安裝在門框上側時，可安裝在門的兩側，但門完全開啟時標志燈不能被遮擋。
②室內高度不大于3.5m的場所，標志燈底邊離門框距離不應大于200mm；室內高度大于3.5m的場所，特大型、大型、中型標志燈底邊距地面高度不宜小于3m，且不宜大于6m。
③采用吸頂或吊裝式安裝時，標志燈距安全出口或疏散門所在墻面的距離不宜大于50mm。
（3）方向標志燈的安裝應符合下列規定：
①應保證標志燈的箭頭指示方向與疏散指示方案一致。
②安裝在疏散走道、通道兩側的墻面或柱面上時，標志燈底邊距地面的高度應小于1m。
③安裝在疏散走道、通道上方時：
室內高度不大于3.5m的場所，標志燈底邊距地面的高度宜為2.2m~2.5m；室內高度大于3.5m的場所，特大型、大型、中型標志燈底邊距地面不宜小于3m，且不宜大于6m。
④當安裝在疏散走道、通道轉角處的上方或兩側時，標志燈與轉角處邊墻的距離不應大于1m。
⑤當安全出口或疏散門在疏散走道側邊時，在疏散走道增設的方向標志燈應安裝在疏散走道的頂部，且標志燈的標志面應與疏散方向垂直、箭頭應指向安全出口或疏散門。
⑥當安裝在疏散走道、通道的地面上時，應符合下列規定：
標志燈應安裝在疏散走道、通道的中心位置；標志燈的所有金屬構件應采用耐腐蝕構件或做防腐處理，標志燈配電、通信線路的連接應采用密封膠密封。標志燈表面應與地面平行，高于地面距離不應大于3mm，標志燈邊緣與地面垂直距離高度不應大于1mm。
（4）樓層標志燈應安裝在樓梯間內朝向樓梯的正面墻上，標志燈底邊距地面的高度宜為2.2m~2.5m。
（5）多信息復合標志燈的安裝應符合下列規定：
在安全出口、疏散出口附近設置的標志燈，應安裝在安全出口、疏散出口附近疏散走道、疏散通道的頂部；標志燈的標志面應與疏散方向垂直、指示疏散方向的箭頭應指向安全出口、疏散出口。
3.消防應急照明燈具的安裝
（1）照明燈宜安裝在頂棚上。
（2）當條件限制時，照明燈可安裝在走道側面墻上，并應符合下列規定：
①安裝高度不應在距地面1m~2m之間；
②在距地面1m以下側面墻上安裝時，應保證光線照射在燈具的水平線以下。
（3）照明燈不應安裝在地面上。
本文參考資料：GB51309-2018《消防應急照明和疏散指示系統技術標準》
